DJI Dock 3
Artikelnummer: 9953
ab 12.750,00 €
inkl. 19% USt.
kostenfreie Lieferung innerhalb Deutschlands
Lieferumfang:
Das DJI Dock 3 wird ohne Fluggerät, Akkus, Fernsteuerung (RC Plus 2) und ohne Inbetriebnahme geliefert.
Im Lieferumfang enthalten sind das DJI Dock 3 selbst, Montagezubehör und eine Installationsanleitung.

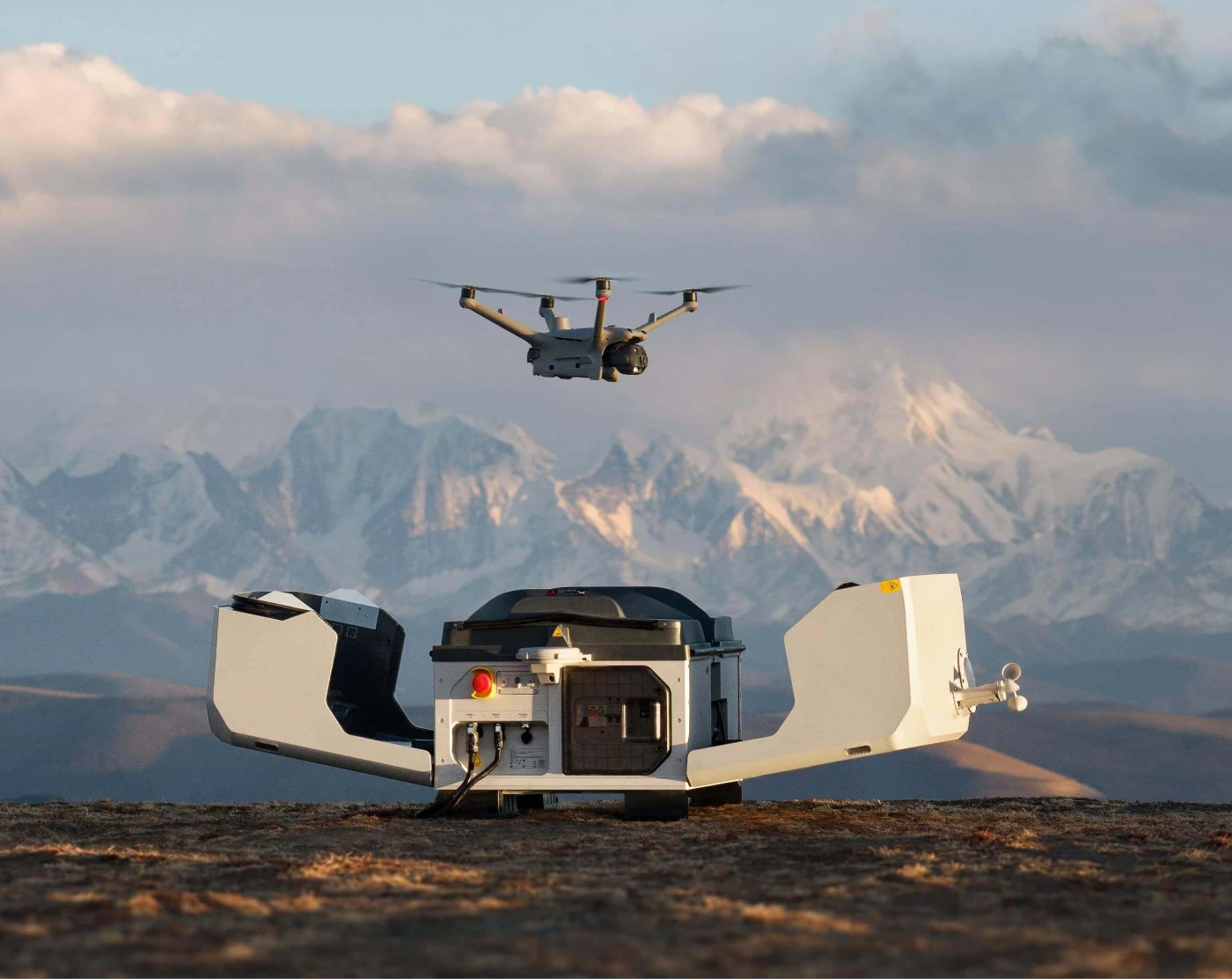

Jeder Herausforderung gewachsen
Ausgestattet mit den Hochleistungsdrohnen Matrice 4D oder Matrice 4TD ermöglicht DJI Dock 3 einen Fernbetrieb rund um die Uhr und unterstützt erstmals den mobilen, fahrzeuggestützten Einsatz, wodurch es mühelos an verschiedene Umgebungen anpasst werden kann. Die Drohnen nutzen die gleichen Kameras wie die Matrice 4 Serie, bieten jedoch verbesserte Flugleistung und Sicherheit. Alternativ können sie auch mit der DJI RC Plus 2 Enterprise für den eigenständigen Einsatz gekoppelt werden. Mit den intelligenten Funktionen von DJI FlightHub 2 können Piloten die Betriebszeit und Arbeitskosten erheblich reduzieren, und dadurch Effizienz und Einsparungen maximieren.
Highlights
- Beherrsche alle Umgebungen
- Flexible Aufstellung, Ultra-hohe Übertragungsreichweite
- Leistungsstarke Drohnen
- Effizienter Betrieb mit intelligenten Funktionen
- Verbessertes Nutzungserlebnis durch fortschrittliche Software
- Sicher und industriekonform, offenes Ökosystem
Beherrsche alle Umgebungen
Anpassungsfähigkeit
Hitzebeständig
DJI Dock 3 ist für die Beständigkeit gegen extreme Hitze konzipiert und ermöglicht den normalen Betrieb und das Laden sogar bei Temperaturen von bis zu 50 °C, wodurch jederzeit ein reibungsloser Betrieb gewährleistet wird.
Kälteresistent
Erledigen Sie kritische Aufgaben zuverlässig – selbst in eisigen Umgebungen, in denen die Temperaturen unter -20 °C fallen können. Nach dem Vorwärmen kann das Dock 3 auch in rauen Umgebungen bei Temperaturen von bis zu -30 °C zuverlässig arbeiten.
Geräuscharm und frostbeständig
Die Matrice 4D und 4TD können dank standardmäßiger Ausstattung mit geräuscharmen Anti-Eis-Propellern selbst bei gefrierendem Regen einen Leistungs- und Effizienzverlust der Motoren durch Vereisung vorbeugen und einen stabilen Flug sicherstellen. Das Design der Propeller zielt darauf ab, die Geräuschentwicklung während des Betriebs zu reduzieren.
Windstabilität
Die Matrice 4D und 4TD demonstrieren bemerkenswerte Flugleistungen. Bei einer Windstärke von bis zu 12 m/s können sie stabil starten und landen, und bis zu 32 Minuten in der Luft bleiben.

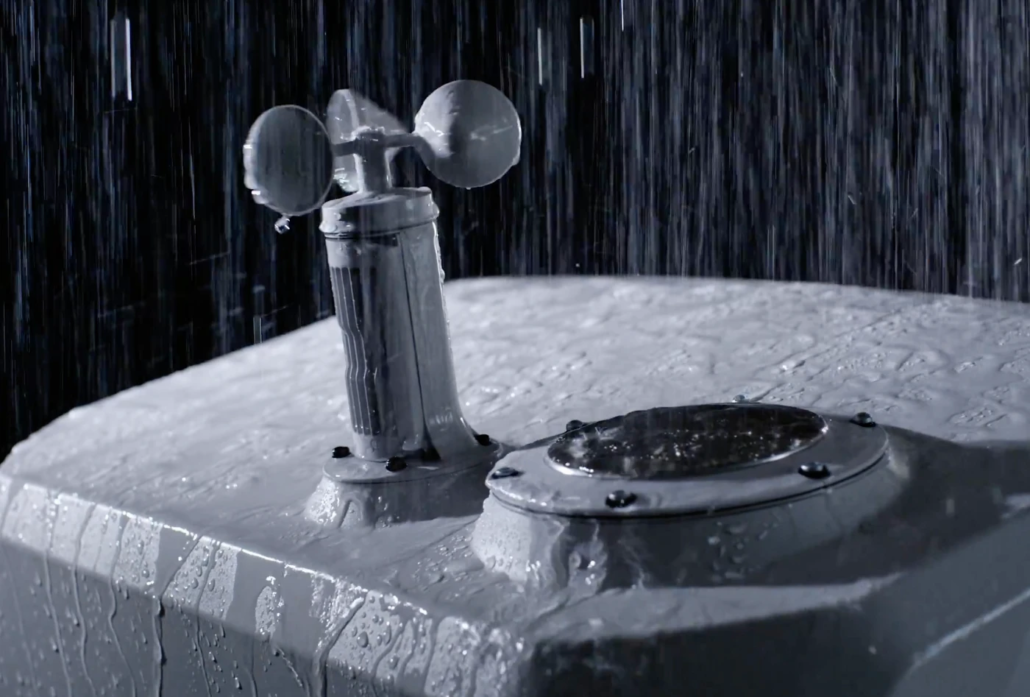

Robust und zuverlässig
DJI Dock 3 ist staub- und wassergeschützt gemäß IP56, und sowohl Matrice 4D als auch 4TD sind IP55 zertifiziert. Das Design des Dock 3 schützt seine internen Systeme vor äußeren Einflüssen, indem es elektronische Komponenten einkapselt, was eine außergewöhnliche Wasser- und Staubbeständigkeit gewährleistet und einen reibungsloses Betrieb unter harschen Bedingungen ermöglicht.
- -30 °C Niedrigste Betriebstemperatur
- 50 °C Höchste Betriebstemperatur
- IP56 zertifiziert DJI Dock 3
- IP55 zertifiziert DJI Matrice 4D/4TD
- 12 m/s Max. Windstabilität
Flexible Aufstellung, Ultra-hohe Übertragungsreichweite
Aufstellungen
Das DJI Dock 3 kann flexibel eingesetzt werden und setzt damit neue Maßstäbe für den Drohnenbetrieb. Bei ortsfesten Aufstellungen kann die Signalqualität durch die Installation des D-RTK 3 Relais an erhöhten Standorten verbessert werden, was eine flexible Standortwahl des Docks erlaubt. Mit der neuen DJI Enterprise App kann die Aufstellung einfach mit einem Smartphone abgeschlossen werden. Zusätzlich unterstützt das Dock 3 erstmals den Einsatz von einem Fahrzeug aus, was eine flexible Entsendung bei dringenden Arbeiten und Inspektionen über große Entfernungen ermöglicht.

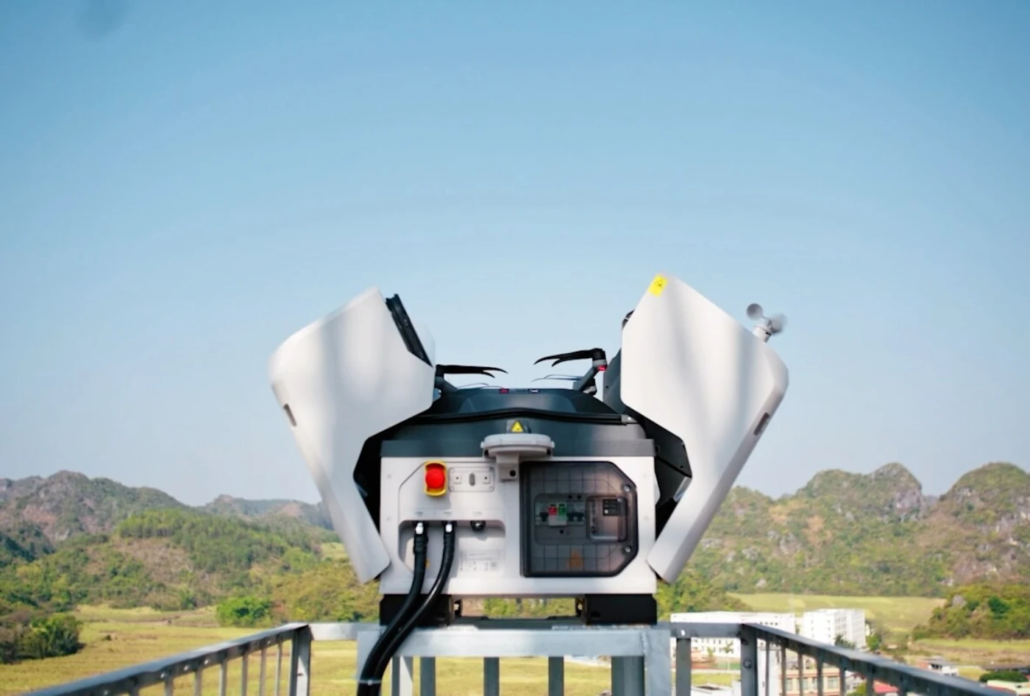

Ortsfeste Aufstellung
Die ortsfeste Aufstellung mit dem D-RTK 3 Relais bietet eine überlegene Leistung bei der Bewältigung von Störungen und sorgt dadurch für flüssige Videoübertragung und zuverlässige Satellitenerfassung. Durch die Installation an erhöhten Standorten können von Hindernissen verursachte RTK- und Videoübertragungsprobleme effektiv behoben und die maximale Übertragungsreichweite auf 25 km erhöht werden. Dies ermöglicht eine flexible Standortwahl für das Dock 3 entsprechend den tatsächlichen Anforderungen.
In der Nähe von Hochhäusern
Die Installation des D-RTK 3 Relais auf Dächern kann die Signalqualität erheblich verbessern, so dass das Dock 3 neben Hochhäusern oder Umspannwerken platziert werden kann.
In der Nähe von Sendemasten
Die Platzierung des D-RTK 3 Relais auf einem nahegelegenen Sendemast kann die Signalqualität während des Dock 3 Betriebs deutlich verbessern und sichere Starts und Landungen in Umgebungen mit Störsignalen gewährleisten.

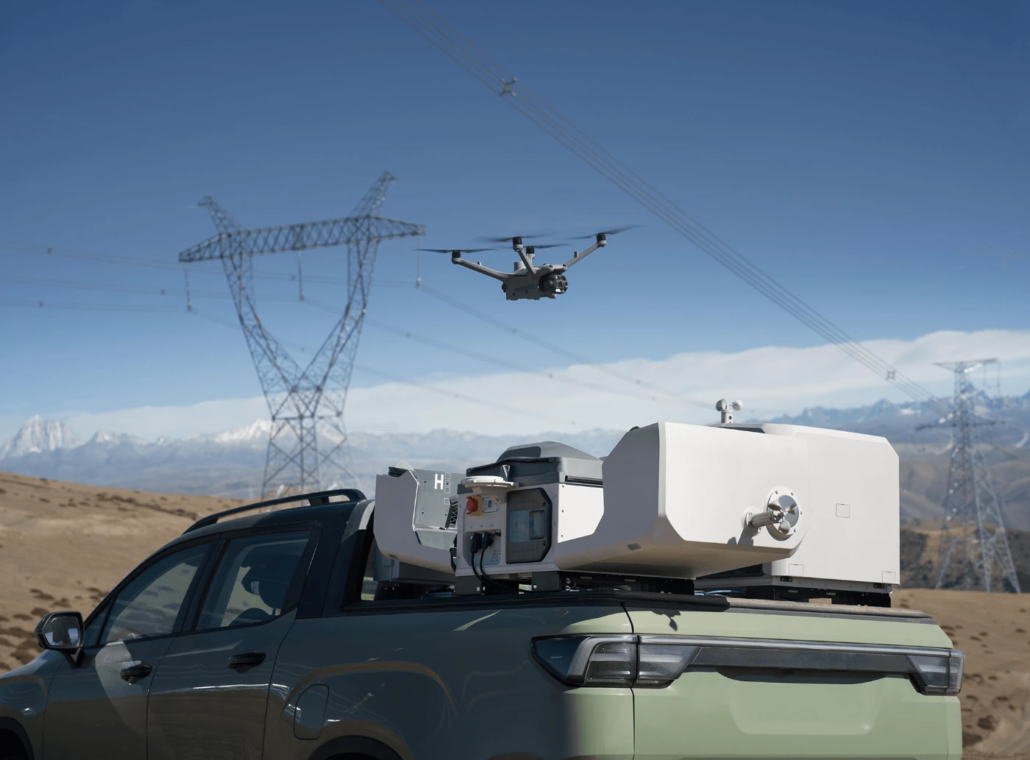

Mobile, fahrzeugmontierte Aufstellung
DJI Dock 3 ist das erste Dock von DJI, das die mobile, fahrzeugmontierte Aufstellung unterstützt. Um das Dock für diesen Verwendungszweck zu optimieren, wurden die gesamte Struktur, die Komponenten und das Kühlungssystem Fahrzeugvibrationstests unterzogen. Zusätzlich verfügt es über neue Funktionen, wie horizontaler Kalibrierung und cloudbasierter Standortkalibrierung. Für Notfalleinsätze und Inspektionen über große Entfernungen bietet die Gimbal-Halterung eine praktische Lösung zur Fahrzeugmontage des DJI Dock 3. Die mobile Aufstellung eignet sich für Einsatzorte, an denen eine ortsfeste Aufstellung nicht praktikabel ist.
Cloud-basierte Kalibrierung des Dock-Standorts
Während mobiler Einsätze kann das Personal DJI FlightHub 2 verwenden, um den Standort des Docks aus der Ferne festzulegen und Aufgaben in der Cloud zuzuweisen – für einen effizienteren Personaleinsatz und eine flexible Planung.
Sichere Dual-Dock Aufstellung
Zwei Docks können gleichzeitig auf einem einzigen Fahrzeug montiert werden, was eine erhebliche Effizienzsteigerung bedeutet. DJI Dock 3 verwendet ein spezielles Muster bei der Rotation zweier Drohnen, um Kollisionen zu vermeiden und die Betriebssicherheit zu gewährleisten. Damit können zwei Docks ihre jeweiligen Aufgaben abwechselnd und systematisch bewältigen.
24-Stunden-Rotation von zwei Drohnen
Die Dual-Dock-Rotation ermöglicht ein ununterbrochenes, automatisiertes Schweben für 24 Stunden und erlaubt dabei eine kontinuierliche Übertragung von Luftaufnahmen in Echtzeit. In Notfallsituationen kann ein Scheinwerfer ausgestattet werden, um eine durchgehende Beleuchtung bereitzustellen.

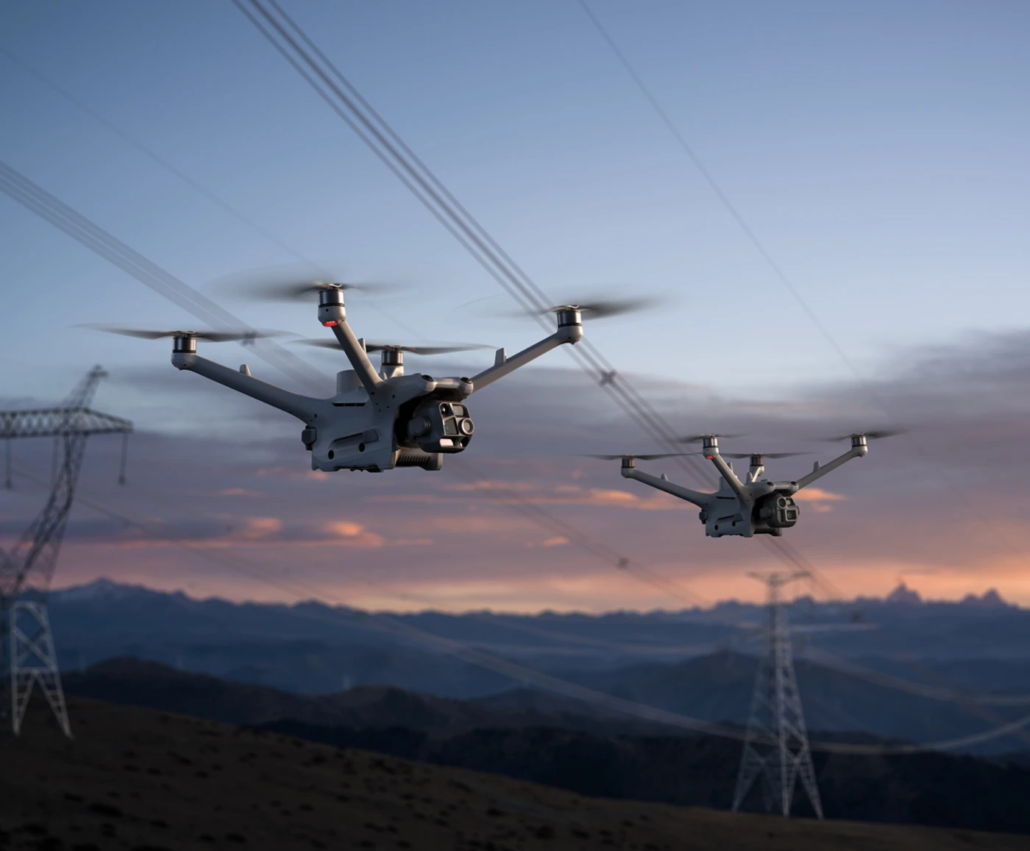

Leistungsstarke Drohnen
Die neuen wasser- und staubgeschützten DJI Matrice 4D und 4TD sind speziell für das DJI Dock 3 entwickelt, bieten verlängerte Flugzeiten und können außerdem für den eigenständigen Einsatz mit der DJI RC Plus 2 Enterprise gekoppelt werden. Beide Drohnen sind mit einer Weitwinkelkamera, einer mittleren Telekamera, einer Telekamera und einem Laser-Entfernungsmesser ausgestattet. Die Matrice 4D ist hocheffektiv bei professionellen, hochpräzisen Kartierungen und detaillierten Oberflächeninspektionen. Die Matrice 4TD ist mit einer Infrarot-Wärmebildkamera und einer neuen NIR-Zusatzbeleuchtung ausgestattet und eignet sich damit für eine Vielzahl von Anwendungen wie Infrastrukturinspektionen, Notfalleinsätze und öffentliche Sicherheit.
Matrice 4D
Weitwinkelkamera
- 4/3 CMOS
- 20 MP effektive Auflösung
- f/2,8-11
- 24 mm äquivalente Brennweite
- Mechanischer Verschluss
Mittlere Telekamera
- 1/1,3″ CMOS
- 48 MP effektive Auflösung
- f/2,8
- 70 mm äquivalente Brennweite
Telekamera
- 1/1,5″ CMOS
- 48 MP effektive Auflösung
- f/2,8
- 168 mm äquivalente Brennweite
Laser-Entfernungsmesser
- Messbereich: 1800 m (1 Hz);
- Messbereich bei schrägem Einfall (1: 5 Verhältnis): 600 m (1 Hz)
- Blinde Zone: 1 m
- Genauigkeit der Reichweite (m): ± (0,2 + 0,0015 × D)
Matrice 4TD
Weitwinkelkamera
- 1/1,3″ CMOS
- 48 MP effektive Auflösung
- f/1,7
- 24 mm äquivalente Brennweite
Mittlere Telekamera
- 1/1,3″ CMOS
- 48 MP effektive Auflösung
- f/2,8
- 70 mm äquivalente Brennweite
Telekamera
- 1/1,5″ CMOS
- 48 MP effektive Auflösung
- f/2,8
- 168 mm äquivalente Brennweite
Laser-Entfernungsmesser
- Messbereich: 1800 m (1 Hz);
- Messbereich bei schrägem Einfall (1: 5 Verhältnis): 600 m (1 Hz)
- Blinde Zone: 1 m
- Genauigkeit der Reichweite (m): ± (0,2 + 0,0015 × D)
Infrarot-Wärmebildkamera
- Auflösung von 640 × 512
- f/1,0
- 53 mm äquivalente Brennweite
- Ungekühltes VOx-Mikrobolometer
- Unterstützt den hochauflösenden Modus
NIR-Zusatzbeleuchtung
- Sichtfeld: 6°, Beleuchtungsabstand: 100 m
Längere Flugzeit, robuster Schutz
Mit einer vollen Akkuladung liefert die Matrice 4D/4TD eine beeindruckende Flugzeit von 47 Minuten bei einer Geschwindigkeit von 15 m/s und bietet somit eine bemerkenswerte Steigerung der Betriebszeit um 37 %. In einem Radius von 10 km erlauben diese Drohnen eine Betriebszeit von 18 Minuten. Beide Modelle sind für den Einsatz unter harschen Bedingungen konzipiert, und verfügen über eine beeindruckende IP55 Zertifizierung.
- 54 Minuten Vorwärtsfliegen
- 47 Minuten Schweben
- IP55 zertifiziert
Hinderniserkennung für einen sicheren Betrieb
Das Modul zur Hinderniserkennung in der Matrice 4D/4TD kombiniert LiDAR- und Millimeterwellen-Radartechnologie für präzise Hindernisvermeidung mit einer Genauigkeit von 12 mm bei Geschwindigkeiten von bis zu 15 m/s. Es erlaubt eine gefahrlose Überquerung von komplexen Stromleitungen und verbessert die Positionierung bei schlechten Lichtverhältnissen. Dadurch wird die Betriebssicherheit in abwechslungsreichen Umgebungen von Stromnetzen und komplexen Anordnungen von Umspannwerken gewährleistet. Wenn die Drohne oder das Modul zur Hinderniserkennung aufgrund eines Fehlers in der Hindernisvermeidung nach der Installation des besagten Moduls beschädigt wird, erhalten Sie eine offizielle, kostenlose Entschädigung.
Unübertroffene Klarheit und Präzision für jede Aufgabe, zu jeder Zeit
Hervorragend bei schlechten Lichtverhältnissen
Drohnen der Matrice 4D-Serie verfügen über vier hochauflösende Fisheye-Objektive für schlechte Lichtverhältnisse, welche selbst unter suboptimalen Bedingungen die visuelle Positionierung und Hinderniserkennung erheblich verbessern. Der neue Nachtmodus ermöglicht Nachtsicht in Vollfarbe. Matrice 4TD bietet zusätzlich mit der IR-Cut-Filter-Funktion eine schwarz-weiße Nachtsicht für einen Betrieb rund um die Uhr sowie eine neue NIR-Zusatzbeleuchtung, die Entfernungen von bis zu 100 m abdecken kann. Die Infrarot-Wärmebildkamera der Matrice 4TD unterstützt einen hochauflösenden Modus mit einer Auflösung von bis zu 1280 × 1024 und einen UHR-Infrarotbildmodus für detaillierte Temperaturmessungen.
Klare Sicht und scharfe Bilder
Die Drohnen der Matrice 4D-Serie sind mit mittleren Tele- und Telekameras mit Vordergrundstabilisierung ausgestattet. Die mittlere Telekamera ist ideal für Inspektionen aus mittlerer Distanz: sie erkennt Stifte und Risse aus 10 Metern Entfernung und liest Daten von Messgeräten in Umspannwerken deutlich ab. Die 48 MP Telekamera erfasst Details, wie z. B. Schilder, aus einer Entfernung von bis zu 250 m. Bei Verwendung der Telekamera der Matrice 4TD während eines Schwebeflugs in einer windstillen Umgebung kann der Gimbal um 80 Grad nach oben geneigt werden, wodurch Schäden an der Unterseite von Brücken erkannt werden können. Die verbesserte Stabilisierung sorgt dafür, dass Motive im Vordergrund sogar bei Teleaufnahmen mit 10-fachem Zoom oder höher klar bleiben.
Hochpräzise Vermessung
Die Drohnen der Matrice 4D-Serie zeichnen sich durch hochpräzise Kartierung aus und bieten eine neue Schrägaufnahmefunktion in fünf Richtungen sowie Orthofotografie in drei Richtungen. Zusätzlich besitzen sie eine Funktion zur Echtzeit-Geländeverfolgung, um verschiedene Kartierungsanforderungen zu erfüllen. DJI FlightHub 2 wurde für den Einsatz mit Matrice 4D/4TD verbessert. Dieses Upgrade führt eine Reihe von Optionen für Flugroutenplanungen ein, darunter Routen für eine intelligente 3D-Erfassung, geometrische Routen und Routen für Gefälle. Dadurch kann FlightHub 2 die betriebliche Effizienz steigern und gleichzeitig eine detaillierte Modellierung gewährleisten.
Nahtloses, luftgestütztes Relais für bergiges Terrain
Die Matrice 4D Serie kann mit der DJI RC Plus 2 Enterprise Fernsteuerung für den eigenständigen Einsatz betrieben werden und verfügt über eine innovative Onboard-Relaisfunktion. Auf diese Weisekann eine Drohne als Relais in die Höhe steigen, so dass eine andere Drohne in größerer Entfernung betrieben werden kann. Die Relaisdrohne richtet sich automatisch auf die Betriebsdrohne aus, um eine reibungslose Videoübertragung ohne 4G-Signal und trotz Hindernissen zu gewährleisten. Diese Funktion erweitert die Übertragungsreichweite erheblich und macht sie ideal für Such- und Rettungseinsätze (SAR) sowie Inspektionen in bergigen Gebieten.
Intelligente Funktionen von DJI FlightHub 2
In Kombination mit DJI FlightHub 2 sorgt Dock 3 für einen intelligenteren und effizienteren Betrieb aus der Ferne.
Intelligenter Flug und Steuerung
Automatisierte Routen
Die neue automatisierte Flugroute ist in verschiedenen Anwendungsszenarien nützlich, einschließlich der öffentlichen Sicherheit und Inspektionen. Sobald eine Flugroute festgelegt ist, kann die Drohne automatisch Menschen, Fahrzeuge, Schiffe und Temperaturanomalien erkennen, verfolgen und Bilder oder Videos aufnehmen sowie Benachrichtigungen an die Betreiber senden.
Intelligente Erkennung von Veränderungen
Die neue Funktion zur intelligenten Erkennung von Veränderungen ermöglicht eine effiziente periodische Analyse in einem Gebiet und unterstützt Betreiber beim Umweltschutz, der Katastrophenhilfe und der Risserkennung und verhilft so zu effektiven und fundierten Entscheidungsfindungen.
Smart Track
Betreiber können die leistungsstarken Auto-Zoom-Funktionen der Matrice 4D nutzen, um Menschen, Fahrzeuge oder Schiffe schnell und effizient nachzuverfolgen.
Virtuelles Cockpit
Die Schnittstelle zwischen Virtual Cockpit und Fernsteuerung wurde mit der Einführung der neuen Mouselook-Funktion erheblich verbessert. Dieses Upgrade ermöglicht es der Drohne, ihre Höhe und Gimbal-Ausrichtung automatisch anzupassen, um eine schnelle und präzise Zentrierung des Sichtfeldes vorzunehmen („Point and See“).
Effizienter Betrieb
Öffnen und Fliegen
Schnell abheben und am Notfallort ankommen, für eine bessere Einschätzung der Situation. Nach Aktivierung der optimalen Routenplanung kann mittels FlyTo-Aufgaben innerhalb von 100 Sekunden ein Ziel in 1 km Entfernung und in einer Höhe von 100 m erreicht werden.
Live-Ansicht mit niedriger Latenz
Das Engine-Upgrade reduziert die Latenz der Live-Ansicht auf FlightHub 2 deutlich und bietet so zuverlässige Unterstützung für die Entscheidungsfindung in Echtzeit.
Übertragung während des Flugs
In Notfallszenarien können während des Flugs Daten in Echtzeit übertragen und schnelle Modellierungen durchgeführt werden. Die Datenübertragung kann sofort nach der Landung abgeschlossen werden, und ein grobes Modell kann schnell und effizient über die Cloud generiert werden.
Sicherheitskonform
FlightHub 2 Benutzerdefiniertes Berechtigungsmanagement
Das Berechtigungsmanagement von FlightHub 2 wurde verbessert, sodass Benutzer die Verwaltungsberechtigungen entsprechend den tatsächlichen Bedürfnissen konfigurieren können.
FlightHub 2 besitzt eine ISO 27001-Zertifizierung
FlightHub 2 lädt, speichert und verwaltet Daten auf den Amazon Web Services (AWS) Cloud-Servern, die ebenfalls ISO/IEC 27001-zertifiziert sind und damit eine sichere und konforme Datenverarbeitung garantieren.
Cloud-Bereitstellung mit 4G-Dongle
Mit dem DJI Mobilfunk-Dongle 2 kann sich das Fluggerät mit 4G-Netzwerken verbinden. In komplexen Betriebsumgebungen arbeitet das 4G-Netzwerk mit dem O4+ Videoübertragungssystem zusammen, um eine stabile Übertragung zu gewährleisten und die Flugsicherheit zu erhöhen. Der erweiterte 4G-Videoübertragungsdienst kann privat bereitgestellt und in Verbindung mit der FlightHub 2 On-Premises-Version verwendet werden, um die Stabilität und Sicherheit der Datenübertragung weiter zu erhöhen.
C6-Label – Europa
Das Flugabbruchsystem (FTS-Modul) von DJI, ein Schlüsselelement für die C6-Konformität, verhindert, dass die Matrice 4D Serie den Betriebsbereich verlässt und dadurch den umliegenden Luftraum oder die Sicherheit am Boden gefährdet. FTS kann manuell ausgelöst werden, um die Propeller der Drohne während des Betriebs zu stoppen. Zusätzlich kann es automatisch aktiviert werden, wenn die Drohne ihren vordefinierten Flugbereich verlässt, wodurch der Flug umgehend beendet wird.
Umfassende Zubehör-Upgrades
D-RTK 3 Relais (Version für die ortsfeste Aufstellung)
Das D-RTK 3 Relais (Version für die ortsfeste Aufstellung) ermöglicht eine hochpräzise, zentimetergenaue Positionierung von Drohnen. Als Signal-Relais kann es an erhöhten Standorten aufgestellt werden, um die Videoübertragungsreichweite deutlich zu verbessern und eine flexible Wahl bei der Aufstellung des Dock 3 zu ermöglichen. Wählen Sie die Bereitstellungslösung, die Ihren Anforderungen entspricht.
Hinderniserkennungsmodul
Das neue Modul zur Hinderniserkennung kombiniert LiDAR- und Radar-Technologie für eine präzise Hindernisvermeidung mit einer Genauigkeit von 12 mm, selbst bei Geschwindigkeiten von bis zu 15 m/s. Es erlaubt eine gefahrlose Überquerung von Stromleitungen und verbessert die Positionierung bei schlechten Lichtverhältnissen. Dadurch wird die Betriebssicherheit in abwechslungsreichen Umgebungen von Stromnetzen und komplexen Anordnungen von Umspannwerken gewährleistet.
Gimbal-Folgescheinwerfer
Der DJI AL1 Scheinwerfer kann Objekte in einer Entfernung von bis zu 100 Metern ausleuchten, und verfügt über die Modi Always-On und Stroboskop. Er kann mit dem Gimbal verbunden werden, so dass er den Bewegungen der Kamera folgen kann. Dadurch ist das Sichtfeld der Kamera stets optimal ausgeleuchtet. Außerdem können Scheinwerfer auf ein einzelnenes Objekt fokussiert oder zur gleichmäigen Beleuchtung einer großen Fläche verwendet werden. Der Scheinwerfer besitzt zudem eine IP55 Zertifizierung.
Echtzeit-Sprachausgabe
Der DJI AS1 Lautsprecher bietet eine beeindruckende Klangleistung und eine große Reichweite. Er hat eine Sendereichweite von bis zu 300 Metern und kann eine Lautstärke von bis zu 114 Dezibel in 1 m Entfernung erzielen. Er unterstützt die Wiedergabe von aufgezeichneten Nachrichten, importierten Medien und Text-zu-Sprache. Darüber hinaus bietet er Echtzeit-Übertragung und Echo-Unterdrückung, was die Effizienz und Flexibilität von Such- und Rettungseinsätzen erhöht. Der Lautsprecher ist IP55 zertifiziert.
Integrierte Übertragung und Beleuchtung
Der Scheinwerfer und der Lautsprecher können getrennt oder zusammen eingesetzt werden und eignen sich für verschiedene Einsatzszenarien.
DJI RC Plus 2 Enterprise
Die DJI RC Plus 2 Enterprise Fernsteuerung verfügt über einen neuen, sehr hellen Bildschirm, der auch bei direkter Sonneneinstrahlung gut sichtbar ist. Sie ist IP54 zertifiziert und kann in einem Temperaturbereich von -20 °C bis 50 °C betrieben werden. Sie verfügt über ein eingebautes Antennen-Array mit hoher Sende- und Empfangsleistung. Sie unterstützt SDR und eine hybride 4G-Übertragung, wodurch eine stabile und reibungslose Videoübertragung in städtischen Hochhausgebieten und bergigen Umgebungen gewährleistet wird.
DJI Mobilfunk-Dongle 2
Der DJI Mobilfunk-Dongle 2 ermöglicht die Videoübertragung über das 4G Netzwerk und kann in Verbindung mit dem O4+ Enterprise Videoübertragungssystem verwendet werden, um sichere Flüge in komplexen Umgebungen zu gewährleisten. Darüber hinaus bietet er eine mobile Netzwerkverbindung für die Fernsteuerung.
DJI 240W USB-C Netzteil
Ultraschnelles Laden, Ihr Begleiter auf mobilen Einsätzen 240-W-Desktop-Ladegerät, Multi-Port-Kompatibilität, intelligenter Schutz, immer voll aufgeladene Geräte, sorgenfreies Reisen.
DJI Matrice 4D Serie – 240W Ladestation
In Verbindung mit dem Netzteil wählt die Ladestation auf intelligente Weise den Akku aus, der am schnellsten geladen wird, und lädt nacheinander drei Akkus der Matrice 4D-Serie. Sie unterstützt sowohl den Standard-Modus als auch den Ready-to-Fly-Modus.
DJI Power 1000
DJI Power 1000 unterstützt nativ die 240 W Ladestation der DJI Matrice 4D Serie und bietet eine Ausgangsleistung von 2200 W, um eine zuverlässige und stabile Stromversorgung für den Außeneinsatz zu gewährleisten. Darüber hinaus kann sie mit dem DJI Power 1 kW Auto Superschnellladegerät gekoppelt werden, was eine 1 kW-Schnellladung ermöglicht und den Betrieb im Freien mit kontinuierlicher Stromversorgung und unterbrechungsfreien Einsätzen unterstützt.
Offenes Ökosystem, Grenzen überwinden
Intelligente Algorithmus-Entwicklung
Bereitstellung der erforderlichen Tools zum Trainieren von Modellen und Unterstützung beim Zertifizierungsprozess für Drittentwickler, um die Entwicklung neuer intelligenter Anwendungen zu fördern.
PSDK
Die Verschlüsselungsauthentifizierung des E-Port und E-Port Lite erlaubt eine sichere und sorgenfreie Verwendung von Nutzlasten, wodurch die Matrice 4D-Serie ein breiteres Anwendungsspektrum abdecken kann.
MSDK
Mobile SDK 5 vereinfacht die Entwicklung von Apps zur Steuerung der Matrice 4D-Serie. Mobile SDK 5 ist komplett open-source und stellt nutzbare Code-Beispiele aus den DJI Pilot 2 Kernmodulen zur Verfügung.
Cloud-zu-Cloud Koordination
Über die integrierte FlightHub Sync-Funktion kann DJI FlightHub 2 sich ganz einfach mit einer Cloud-Plattform von Drittanbietern verbinden, um Daten flexibel zu verwalten.
Cloud-API
Mit der in DJI Pilot 2 integrierten Cloud-API (MQTT-basiertes Protokoll) können Sie die Matrice 4D-Serie direkt mit Cloud-Plattformen von Drittanbietern verbinden. Greifen Sie auf die Hardware der Drohne, Video-Livestream und Fotodaten zu, ohne eine App entwickeln zu müssen.
DJI Terra API
Mit der DJI Terra API können Anwender die leistungsstarken Kartierungsfunktionen in ihre eigenen Plattformen integrieren und automatisierte 2D- und 3D-Rekonstruktionen erstellen. Darüber hinaus können Anwender die Photogrammetrie-Workflows nach Bedarf anpassen, so dass die Resultate der Matrice 4D den Anforderungen verschiedener Industrieanwendungen noch besser entsprechen.
Nutzlasten von Drittanbietern
Erweitern Sie die Funktionalität, indem Sie Nutzlasten von Drittanbietern, wie z. B. Fallschirme, über den E-Port der Drohne anschließen und über DJI FlightHub 2 fernsteuern. Außerdem verfügt die Drohne über einen zusätzlichen Anschluss für PSDK-Nutzlasten an der Rückseite.
DJI Care Enterprise Plus (12 Monate)
- Umfassender Schutz
- Professionelle Qualitätssicherung
- Exklusiver Service
- Service beginnt mit der Aktivierung
- Kostenlose Reparaturen – Unbegrenzte Anzahl kostenloser Reparaturen innerhalb der Deckungsgrenze.
- Akkuwechsel – 2 Akkus pro Jahr, lange Akkulaufzeiten
- Abdeckung Ihrer gesamten Flotte – Geteilte Deckungsgrenze für maximalen Schutz
- Kostenloser Versand – Kostenlose Einsendung zur Reparatur, unkomplizierter Service
- Service durch Experten – Schnelle Antwort von DJI Produktexperten
DJI Dock 3
Allgemein
Produktname
DJI Dock 3
Gesamtgewicht
55 kg (ohne Fluggerät)
Das tatsächliche Gewicht kann aufgrund unterschiedlicher Chargenmaterialien und externer Faktoren variieren.
Abmessungen

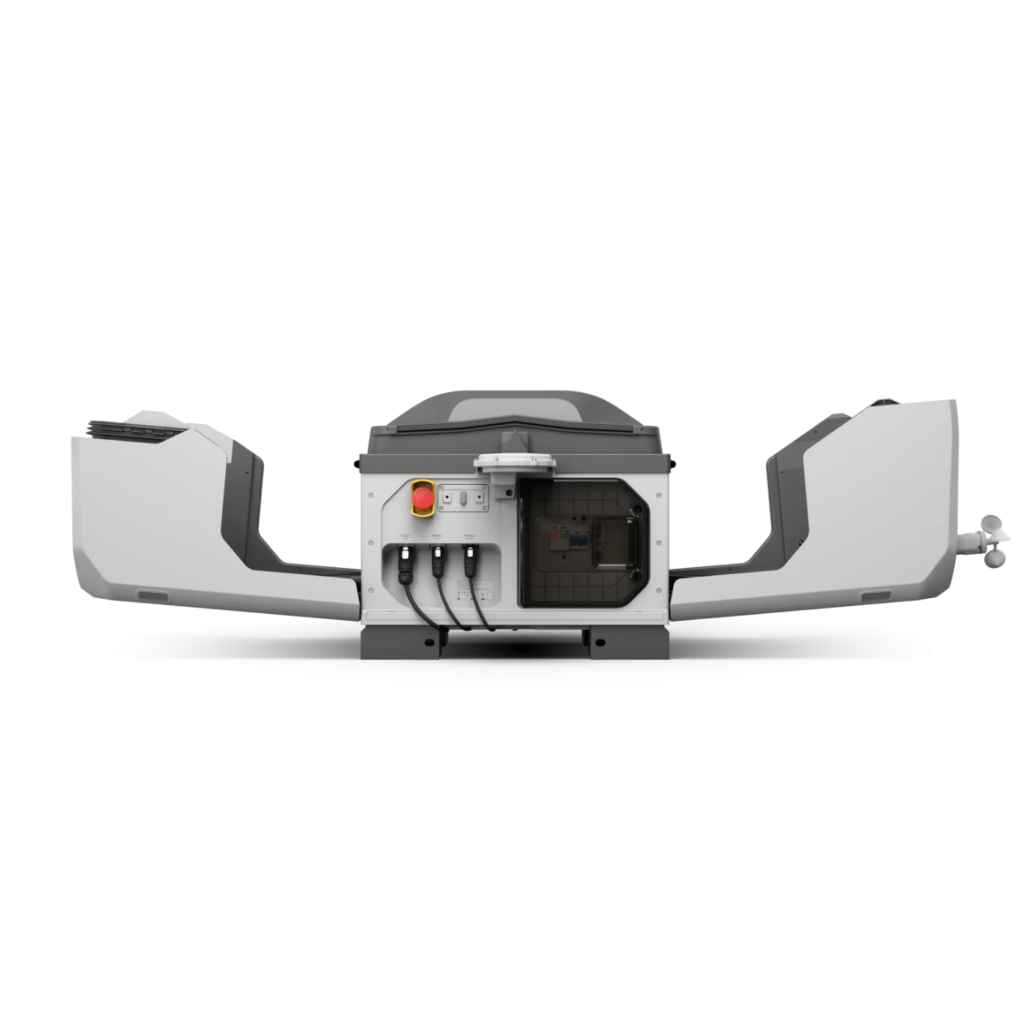

Dock-Abdeckung geöffnet: 1760 × 745 × 485 mm (L × B × H)

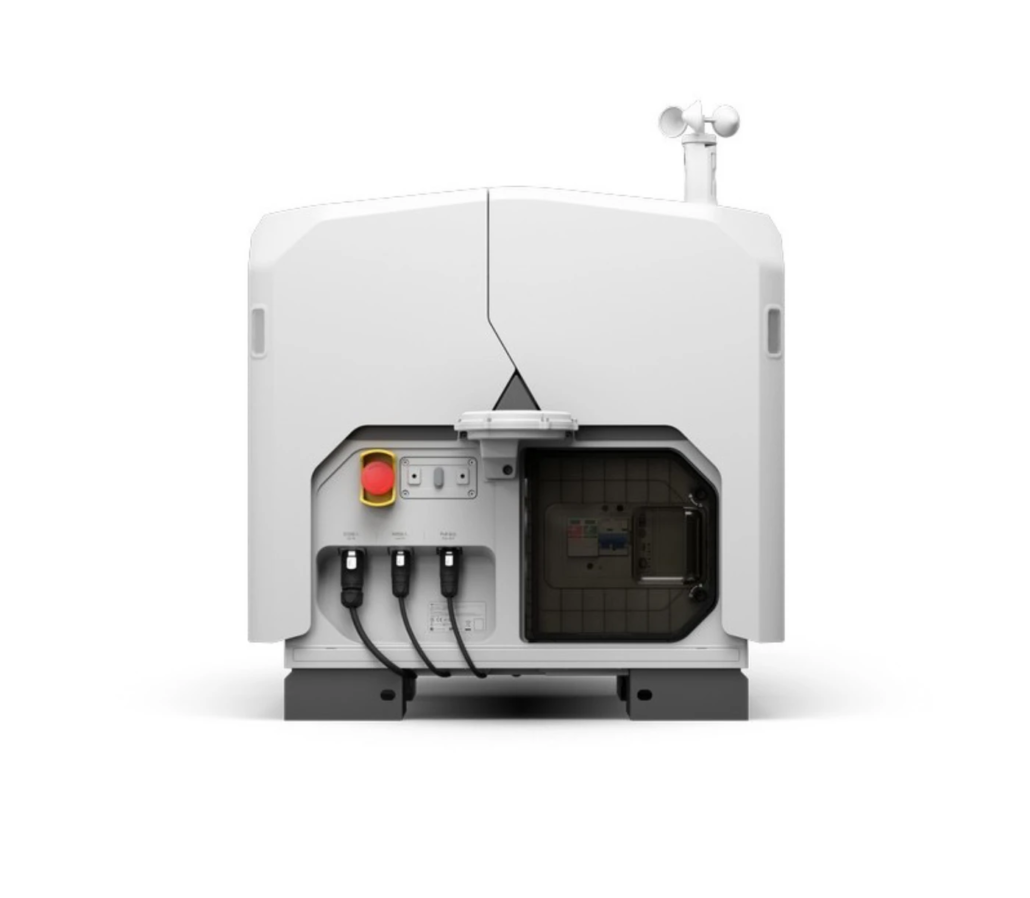

Dock-Abdeckung geschlossen: 640 × 745 × 770 mm (L × B × H)
Alle Daten beinhalten die Breite des RTK-Moduls (160 mm), die Höhe des Windgeschwindigkeitsmessers (145 mm) und die Montagehalterungen (58 mm).
Eingangsspannung
100 bis 240 V (AC), 50/60 Hz
Eingangsleistung
Max. 800 W
Betriebstemperatur
-30 °C bis 50 °C
Schutzart
IP56
Max. Anzahl unterstützter Drohnen
1
Max. zulässige Windgeschwindigkeit bei Landung
12 m/s
Maximale Höhenlage für den Betrieb
4500 m
Satellitenfrequenzen der RTK-Basisstation
Simultaner Empfang:
GPS: L1 C/A, L2, L5
BeiDou: B1l, B2l, B3l, B2a, B2b, B1C
GLONASS: F1, F2
Galileo: E1, E5a, E5b, E6
QZSS: L1, L2, L5
Positionsgenauigkeit der RTK-Basisstation
Horizontal: 1 cm + 1 ppm (RMS)
Vertikal: 2 cm + 1 ppm (RMS)
Dock – Ladeleistung
Ausgangsspannung
35 V DC
Ladezeit
27 Minuten
Die Daten wurden beim Laden des Fluggeräts (im ausgeschalteten Zustand) von 15 % auf 95 % in einer Umgebung mit 25 °C gemessen.
Dock – Videoübertragung
Betriebsfrequenz
2,400 bis 2,4835 GHz
5,150 bis 5,250 GHz (CE: 5,170 bis 5,250 GHz)
5,725 bis 5,850 GHz
Die unterstützten Betriebsfrequenzbänder und ihre entsprechende Verfügbarkeit variieren je nach Land/Region. Weitere Einzelheiten erhalten Sie in den örtlichen Gesetzen und Vorschriften.
Antenne
9 Antennen integriert, 2 Sender, 4 Empfänger, unterstützt intelligentes Schalten
Strahlungsleistung (EIRP)
2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5,2 GHz (CE: 5,170 bis 5,250 GHz): < 23 dBm (FCC/CE)
5,8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 30 dBm (SRRC)
Dock – Klimaanlage
Betriebsspannung
48 V DC
Klimaanlagentyp
Kompressorbasierte Klimatisierung
Dock – Reserveakku
Akkukapazität
12 Ah
Ausgangsspannung
12 V
Akkutyp
Bleiakku
Akkulaufzeit
> 4 Stunden
Gemessen mit vollständig aufgeladenem Reserveakku bei 25 °C. Nach einem Stromausfall unterstützt das Dock Funktionen wie das Laden von Fluggeräten, die Klimaanlage, die Heizung der Abdeckung und Windgeschwindigkeitsanzeige nicht. Bitte stellen Sie die Stromversorgung umgehend wieder her.
Dock – Netzwerkzugang
Ethernet
Adaptiver Ethernet-Anschluss mit 10/100/1000 MBit/s
4G Mobilfunk
Erfordert DJI Mobilfunk-Dongle 2
Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Dock – Sensor
Windgeschwindigkeitssensor
Unterstützt
Regensensor
Unterstützt
Umgebungstemperatursensor
Unterstützt
Wasserimmersionssensor
Unterstützt
Innenraum-Temperatursensor
Unterstützt
Innenraum-Feuchtigkeitssensor
Unterstützt
Dock – Sicherheitskamera (extern)
Auflösung
1920 × 1080
Sichtfeld
151°
Zusatzbeleuchtung
Weißes Hilfslicht
Dock – Sicherheitskamera (intern)
Auflösung
1920 × 1080
Sichtfeld
151°
Zusatzbeleuchtung
Weißes Hilfslicht
Dock – Blitzschutz
Stromanschluss (AC)
20 kA (Nennwert), erfüllt die Schutzstufenanforderungen gemäß EN 61643-11 Typ 2 und IEC 61643-1 Klasse Ⅱ.
Ethernet-Anschluss
10 kA (Igesamt), erfüllt Schutzklasse EN/IEC 61643-21 KATEGORIE C.
Dock – Unterstützte Software
Anwendungen
DJI Enterprise App (verwendet mit Android-Smartphones zur Aufstellung und Inbetriebnahme)
Cloud-Plattform
FlightHub 2
FlightHub 2 On-Premises Version
FlightHub 2 FlightHub Sync
DJI Cloud-API
Dock – Erweiterungsfähigkeit
Edge-Computing
Unterstützt die Datenkommunikation mit externen Schaltern
Fluggerät – Allgemein
Gewicht
1850 g
Dieser Wert umfasst das Gewicht des Akkus, der Propeller und einer microSD-Karte, jedoch nicht die Nutzlasten von Drittanbietern. Das tatsächliche Gewicht kann aufgrund unterschiedlicher Chargenmaterialien und externer Faktoren variieren.
Max. Gewicht beim Abheben
2090 g
Abmessungen
377,7 × 416,2 × 212,5 mm (L × B × H, ohne Propeller)
Diagonale Länge
Diagonaler Achsabstand: 498,5 mm
Radstand zwischen dem linken und rechten Frontmotor: 383,0 mm
Radstand zwischen dem linken und rechten Heckmotor: 343,0 mm
Achsabstand vorne nach hinten: 341,6 mm
Max. Steiggeschwindigkeit
6 m/s (Normalmodus)
10 m/s (Sportmodus)
Max. Sinkgeschwindigkeit
6 m/s (Normalmodus)
8 m/s (Sportmodus)
Höchstgeschwindigkeit (auf NHN, bei Windstille)
Normalmodus, bei aktivierter Hinderniserkennung: 15 m/s vorwärts fliegend, 12 m/s rückwärts fliegend, 10 m/s seitwärts fliegend
Sportmodus: 21 m/s vorwärts fliegend, 19 m/s rückwärts fliegend, 15 m/s seitwärts fliegend
Bei Verwendung mit dem DJI Dock wird nur der Normalmodus unterstützt.
Max. Windwiderstandsfähigkeit
Während des Betriebs: 12 m/s
Bei Start/Landung: 12 m/s
Max. Starthöhe
6500 m
Max. Flugzeit
54 Minuten
Getestet in einer kontrollierten Umgebung. Die spezifischen Testbedingungen sind wie folgt: Vorwärtsflug mit einer konstanten Geschwindigkeit von 12 m/s in einer windstillen Laborumgebung in 20 Metern Höhe über dem Meeresspiegel, im Fotomodus (ohne Fotoaufnahme während des Fluges), mit ausgeschalteter Hindernisvermeidung und einem Akkustand von 100 % bis 0 %. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.
Max. Schwebezeit
47 Minuten
Gemessen mit den Drohnen der Serie DJI Matrice 4D in einer windstillen Umgebung in 20 Metern Höhe über dem Meeresspiegel schwebend und einem Akkustand von 100 % bis 0 %. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.
Max. Einsatzradius
10 km
Gemessen bei ca. 25 °C mit einem Akkustand von 15 % des Ersatzakkus, einer windstillen Umgebung, einer Rundfluggeschwindigkeit von ca. 15 m/s und einem Schwebeflug von 18 Minuten. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.
Max. Flugdistanz
43 km
Gemessen mit einer Matrice 4D/4TD, die mit einer konstanten Geschwindigkeit von 16 m/s in einer windstillen Umgebung auf 20 Meter über Meeresspiegel und einem Akkustand von 100 % bis 0 % fliegt. Die tatsächlichen Ergebnisse können je nach Umgebung, Verwendung und Firmware-Version variieren.
Max. Nickwinkel
25° (Normalmodus)
30° (Sportmodus)
Max. Winkelgeschwindigkeit
200°/s
Globales Navigationssatellitensystem
GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS und GLONASS werden nur unterstützt, wenn das RTK-Modul aktiviert ist.)
Schwebegenauigkeit (windstill oder windig)
Vertikal:
±0,1 m (mit Sichtpositionierung)
±0,5 m (mit GNSS-Positionierung)
±0,1 m (mit RTK-Positionierung)
Horizontal:
±0,3 m (mit Sichtpositionierung)
±0,5 m (mit GNSS-Positionierung)
±0,1 m (mit RTK-Positionierung)
Betriebstemperatur
-20 °C bis 50 °C
Schutzart
IP55
Motormodell
2611
Propellertyp
1364F faltbare, geräuscharme Anti-Eis-Propeller
RTK-Modul
Im Fluggerät integriert
Signalleuchte
Im Fluggerät integriert
Fluggerät – Kameras
Bildsensor
DJI Matrice 4D:
Weitwinkelkamera: 4/3 CMOS, Effektive Pixel: 20 MP
Mittlere Telekamera: 1/1,3-Zoll-CMOS, Effektive Pixel: 48 MP
Telekamera: 1/1,5-Zoll-CMOS, Effektive Pixel: 48 MP
DJI Matrice 4TD:
Weitwinkelkamera: 1/1,3-Zoll-CMOS, Effektive Pixel: 48 MP
Mittlere Telekamera: 1/1,3-Zoll-CMOS, Effektive Pixel: 48 MP
Telekamera: 1/1,5-Zoll-CMOS, Effektive Pixel: 48 MP
Objektiv
Weitwinkelkamera
DJI Matrice 4D
Sichtfeld: 84°
Äquivalente Brennweite: 24 mm
Blende: f/2,8 bis f/11
Fokus: 1 m bis ∞
DJI Matrice 4TD
Sichtfeld: 82°
Äquivalente Brennweite: 24 mm
Blende: f/1,7
Fokus: 1 m bis ∞
Mittlere Telekamera
Sichtfeld: 35°
Äquivalente Brennweite: 70 mm
Blende: f/2,8
Fokus: 3 m bis ∞
Telekamera
Sichtfeld: 15°
Äquivalente Brennweite: 168 mm
Blende: f/2,8
Fokus: 3 m bis ∞
Objektiv-Entfeuchtung
DJI Matrice 4D und DJI Matrice 4TD: Weitwinkel-, mittlere Tele- und Telekameras unterstützen alle das Entnebeln der Objektive
ISO
Normalmodus: ISO 100 bis 25600
Nachtmodus:
Matrice 4D
Weitwinkelkamera: ISO 100 bis 204800
Mittlere Telekamera: ISO 100 bis 409600
Telekamera: ISO 100 bis 409600
Matrice 4TD
Weitwinkelkamera: ISO 100 bis 409600
Mittlere Telekamera: ISO 100 bis 409600
Telekamera: ISO 100 bis 819200
Verschlusszeit
DJI Matrice 4D
Weitwinkelkamera:
Elektronischer Verschluss: 2 bis 1/8000 s
Mechanischer Verschluss: 2 bis 1/2000 s
Mittlere Telekamera:
2 bis 1/8000 s
Telekamera:
2 bis 1/8000 s
DJI Matrice 4TD
2 bis 1/8000 s
Max. Bildgröße
DJI Matrice 4D
Weitwinkelkamera: 5280 × 3956
Mittlere Telekamera: 8064 × 6048
Telekamera: 8192 × 6144
DJI Matrice 4TD
Weitwinkelkamera: 8064 × 6048
Mittlere Telekamera: 8064 × 6048
Telekamera: 8192 × 6144
Minimales Fotointervall
DJI Matrice 4D: 0,5 s
DJI Matrice 4TD: 0,7 s
Fotomodi
DJI Matrice 4D
Weitwinkelkamera:
Einzelaufnahme: 20 MP
Intervall: 20 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
JPEG + RAW: 2/3/5/7/10/15/20/30/60 s
Intelligente Aufnahme: 20 MP
Panorama: 20 MP (RAW-Aufnahme); 100 MP (zusammengesetztes Bild)
Mittlere Telekamera:
Einzelaufnahme: 12 MP, 48 MP
Intervall: 12 MP, 48 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
Intelligente Aufnahme: 12 MP
Telekamera:
Einzelaufnahme: 12 MP, 48 MP
Intervall: 12 MP, 48 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
Intelligente Aufnahme: 12 MP
DJI Matrice 4TD
Weitwinkelkamera:
Einzelaufnahme: 12 MP, 48 MP
Intervall: 12 MP, 48 MP
JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s
Intelligente Aufnahme: 12 MP
Panorama: 12 MP (RAW-Aufnahme); 100 MP (zusammengesetztes Bild)
Mittlere Telekamera:
Einzelaufnahme: 12 MP, 48 MP
Intervall: 12 MP, 48 MP
JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s
Intelligente Aufnahme: 12 MP
Telekamera:
Einzelaufnahme: 12 MP, 48 MP
Intervall: 12 MP, 48 MP
JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s
Smart Capture: 12 MP
Videocodec und Auflösung
DJI Matrice 4D und DJI Matrice 4TD
Videocodec: H.264, H.265
Kodierungsstrategie: CBR, VBR
Auflösung:
4K: 3840 × 2160 bei 30 fps
FHD: 1920 × 1080 bei 30 fps
Video-Bitrate
DJI Matrice 4D und DJI Matrice 4TD
H264: 60 MBit/s
H265: 40 MBit/s
Unterstützte Dateisysteme
exFAT
Fotoformat
DJI Matrice 4D:
Weitwinkelkamera: JPEG/DNG (RAW)
Mittlere Telekamera: JPEG
Telekamera: JPEG
DJI Matrice 4TD: JPEG
Videoformat
DJI Matrice 4D und DJI Matrice 4TD:MP4 (MPEG-4 AVC / H.264)
Digitaler Zoom
Telekamera: 16× (112 × Hybridzoom)
Fluggerät – NIR-Zusatzbeleuchtung
Infrarotbeleuchtung
DJI Matrice 4TD:
Sichtfeld: 5,7°±0,3°
Fluggerät – Lasermodul
Laser-Entfernungsmessung
Normaler Einfallsbereich: 1800 m (1 Hz) bei einem angestrebten Reflexionsgrad von 20%*
Bereich des schrägen Einfalls (1:5 schräger Abstand): 600 m (1 Hz)
Blinde Zone: 1 m
Genauigkeit der Entfernungsmessung:
1 m bis 3 m: Systemfehler < 0,3 m, Zufallsfehler < 0,1 m für 1σ
Andere Entfernungen: ±(0,2+0,0015D) (Zielentfernung in Metern)
* Bei Regen oder Nebel kann es zu Leistungseinbußen kommen.
Fluggerät – Infrarot-Wärmebildkamera (DJI Matrice 4TD)
Wärmebildsensor
Ungekühltes VOx-Mikrobolometer
Auflösung
640 × 512
Pixelabstand
12 μm
Bildrate
30 Hz
Objektiv
Diagonales Sichtfeld: 45°
Äquivalente Brennweite: 53 mm
Blende: f/1,0
Fokus: 5 m bis ∞
Empfindlichkeit
≤ 50 mk bei F1.0
Temperaturmessmethode
Spotmessung, Bereichsmessung
Temperaturmessbereich
-20 °C bis 150 °C (hoher Verstärkungsmodus)
0° bis 500 °C (niedriger Verstärkungsmodus)
Palette
Weiß heiß/Schwarz heiß/Tönung/Eisenrot/Heißes Eisen/Arktisch/Medizinisch/Fulgurit/Regenbogen 1/Regenbogen 2
Fotoformat
JPEG (8-Bit)
R-JPEG (16 Bit)
Videoauflösung
1280×1024 bei 30fps (UHR-Infrarotbildfunktion aktiviert, Nachtszenenmodus nicht aktiviert)
Andere Bedingungen: 640 × 512 bei 30 fps
Video-Bitrate
6,5 Mbit/s (H.264 640 × 512 bei 30 fps)
5 Mbit/s (H.265 640 × 512 bei 30 fps)
12 Mbit/s (H.264 1280 × 1024 bei 30 fps)
8 Mbit/s (H.265 1280 × 1024 bei 30 fps)
Videoformat
MP4
Fotomodi
Einzelaufnahme
Normalmodus: 640 × 512
UHR-Infrarotbild-Modus: 1280 × 1024
Intervall
Normalmodus: 640 × 512, 0,7/1/2/3/5/7/10/15/20/30/60 s
UHR-Infrarotbild-Modus: 1280 × 1024, 0,7/1/2/3/5/7/10/15/20/30/60 s
Digitaler Zoom
28-fach
Infrarot-Wellenlänge
8 bis 14 μm
Infrarot-Temperaturmessgenauigkeit
Hohe Verstärkung: ±2 °C oder ±2 %, je nachdem, welcher Wert größer ist
Geringe Verstärkung: ±5 °C oder ±3 %, je nachdem, welcher Wert größer ist
Fluggerät – Gimbal
Stabilisierung
Mechanische 3-Achsen-Kardanaufhängung (Neigen, Rollen, Schwenken)
Mechanischer Bereich
DJI Matrice 4D:
Neigen: -140° bis +50°
Rollen: -52° bis +52°
Schwenken: -65° bis +65°
DJI Matrice 4TD:
Neigen: -140° bis +113°
Rollen: -52° bis +52°
Schwenken: -65° bis +65°
Steuerbarer Bereich
DJI Matrice 4D
Neigen: -90° bis +35°
Schwenken: Nicht steuerbar
DJI Matrice 4TD
Neigen: -90° bis +90°*
Schwenken: Nicht steuerbar
* Wenn sich der Gimbal der DJI Matrice 4TD in einem Winkel zwischen +70° und +90° nach oben neigt, werden die Weitwinkelkamera, die mittlere Telekamera und die Infrarot-Wärmebildkamera durch den Drohnenkörper verdeckt.
Max. Steuergeschwindigkeit (Neigen)
100°/s
Winkelschwingungsbereich
±0,005°
Fluggerät – Erkennung
Erkennungssystem
Omnidirektionale duale Sichtsensoren, ergänzt durch einen 3D Infrarotsensor an der Unterseite des Fluggeräts.
Nach vorne
Messbereich: 0,5 m bis 20 m
Erfassungsreichweite: 0,5 m bis 200 m
Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 15 m/s
Sichtfeld: Horizontal: 95°, vertikal: 90°
Nach hinten
Messbereich: 0,5 m bis 20 m
Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤ 12 m/s
Sichtfeld: Horizontal: 95°, vertikal: 90°
Seitlich
Messbereich: 0,5 m bis 16 m
Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤10 m/s
Sichtfeld: Horizontal: 90°, vertikal: 90°
Nach oben
Messbereich: 0,5 m bis 20 m
Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤6 m/s
Sichtfeld: Vorne und hinten 95°, links und rechts 90°
Nach unten
Messbereich: 0,5 m bis 16 m
Effektive Erkennungsgeschwindigkeit: Fluggeschwindigkeit ≤6 m/s
Sichtfeld: Vorne und hinten 90°, links und rechts 95°
Betriebsumgebung
Vorne, hinten, oben und unten: Oberflächen mit erkennbaren Mustern bei ausreichenden Lichtverhältnissen (Lux > 0,1)
Links und rechts: Oberfläche mit diffuser Remission > 20 % (z. B. Wände, Bäume, Personen) und angemessene Beleuchtung (Lux > 6)
Fluggerät – Videoübertragung
Videoübertragungssystem
DJI O4+ Enterprise
Qualität der Live-Ansicht
720p/30fps, 1080p/30fps (mit DJI RC Plus 2 Enterprise)
540p/30fps, 720p/30fps, 1080p/30fps (mit DJI Dock 3 und DJI FlightHub 2)
Betriebsfrequenz
2,400 bis 2,4835 GHz
5,150 bis 5,250 GHz (CE: 5,170 bis 5,250 GHz)
5,725 bis 5,850 GHz
Die unterstützten Betriebsfrequenzbänder und ihre entsprechende Verfügbarkeit variieren je nach Land/Region. Weitere Einzelheiten erhalten Sie in den örtlichen Gesetzen und Vorschriften.
Max. Übertragungsreichweite (ohne Hindernisse und Interferenzen)
FCC: 25 km
CE: 12 km
SRRC: 12 km
MIC: 12 km
Gemessen in einer Außenumgebung ohne Hindernisse oder Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Während des Fluges ist immer die Warnmeldung zur Rückkehr in DJI FlightHub 2 oder der DJI Pilot App zu beachten.
Max. Übertragungsreichweite (ohne Hindernisse, mit Interferenzen)
Starke Interferenz (z. B. dichte Bebauung, Wohngebiete): 1,5 bis 5 km
Mittlere Störung (vorstädtische Flächen, Stadtparks usw.): 5 bis 15 km
Geringe Störung (offene Flächen, abgelegene Gebiete usw.): 15 bis 25 km
Die Daten wurden gemäß FCC-Standards in ungehinderten Umgebungen mit typischen Störungen getestet. Dient nur als Referenz und bietet keine Garantie für die tatsächliche Flugdistanz. In Umgebungen mit Hindernissen wird empfohlen, das D-RTK 3 Relais (Festinstallationsversion) zu installieren.
Max. Download-Geschwindigkeit
20 MB/s (mit DJI Dock 3)
20 MB/s (mit DJI RC Plus 2 Enterprise)
Gemessen in einer Laborumgebung mit geringer Interferenz in Ländern/Regionen, die sowohl 2,4 GHz als auch 5,8 GHz unterstützen. Download-Geschwindigkeiten können je nach tatsächlichen Bedingungen variieren.
Niedrigste Latenz
Die Latenz für die Videoübertragung vom Fluggerät zum Dock beträgt ca. 100 Millisekunden (abhängig von den tatsächlichen Umgebungsbedingungen).
Die Latenz für die Videoübertragung vom Dock zum DJI FlightHub 2 wird durch die tatsächlichen Netzwerkbedingungen und die Konfiguration des Computers beeinflusst.
Antenne
8 Antennen, 2T4R
Strahlungsleistung (EIRP)
2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5,1 GHz (CE: 5,170 bis 5,250 GHz): < 23 dBm (FCC/CE)
5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)
Sonstiges
Unterstützt DJI Mobilfunk-Dongle 2
Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Fluggerät – Speicherung
Unterstützte Speicherkarten
Fluggerät:
U3/Klasse10/V30 oder höher wird unterstützt. Eine Liste der empfohlenen microSD-Karten finden Sie weiter unten.
Empfohlene microSD-Karten
Lexar 1066x 64 GB U3 A2 V30 microSDXC
Lexar 1066x 128 GB U3 A2 V30 microSDXC
Lexar 1066x 256 GB U3 A2 V30 microSDXC
Lexar 1066x 512 GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 64 GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 128 GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 256 GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 512 GB U3 A2 V30 microSDXC
Fluggerät – Akku
Kapazität
6768 mAh
Spannung
22,14 V
Max. Ladespannung
25,5 V
Zellentyp
Li-Ion 6S
Chemische Zusammensetzung
LiNiMnCoO2
Energie
149,9 Wh
Gewicht
640 g
Anzahl Zyklen
400
Ladetemperatur
5 °C bis 45 °C
Entladerate
4C
Max. Ladeleistung
1,8C
Niedrigtemperaturladung
Unterstützt das Laden bei niedrigen Temperaturen durch die Heizfunktion
Fluggerät – Netzteil
Eingang
100 bis 240 V (AC), 50/60 Hz, 3 A
Ausgangsleistung
240 W
Ausgang
Gesamt: 240 W maximale Ausgangsleistung; USB-C-Anschluss: 65 W maximale Ausgangsleistung
Beim gleichzeitigen Laden über zwei Anschlüsse beträgt die maximale Ausgangsleistung des USB-C-Anschlusses 45 W.
Akkuladestation
Eingang
SDC: 16,8 V bis 25,5 V, 12,1 A
Nennleistung
240 W
Ladetyp
3 Akkus werden nacheinander geladen
Unterstützt Standardmodus (100 % Akkuladestand) und Ready-to-Fly-Modus (90 % Akkuladestand)
Kompatibler Akku
DJI Matrice 4D Serie – Akku
Ladetemperatur
5 °C bis 40 °C
DJI RC Plus 2 Enterprise
Max. Übertragungsreichweite (ohne Hindernisse und Interferenzen)
FCC: 25 km
CE: 12 km
SRRC: 12 km
MIC: 12 km
Gemessen in einer Umgebung ohne Hindernisse und Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Bitte achten Sie während des Fluges auf Warnmeldung zur Rückkehr in der DJI Pilot App.
Betriebsfrequenz der Videoübertragung
2,4000 bis 2,4835 GHz
5,725 bis 5,850 GHz (Nicht unterstützt in Japan)
5,2 GHz (nur Empfang)
Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen erhalten Sie in den örtlichen Gesetzen und Vorschriften.
Antenne
2T4R, eingebaute Mehrstrahlantenne mit hoher Verstärkung
Strahlungsleistung (EIRP) der Videoübertragung
2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5,2 GHz: < 23 dBm (CE)
5,8 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 30 dBm (SRRC)
4G Übertragung
DJI Mobilfunk-Dongle 2
Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
Wi-Fi-Protokoll
Wi-Fi Direct, Drahtlose Anzeige, IEEE 802.11a/b/g/n/ac/ax
Unterstützt 2×2 MIMO-Wi-Fi, unterstützt simultanes Dualband (DBS) für Dual-MAC, mit Datenraten von bis zu 1774,5 MBit/s (2×2 + 2×2 11ax simultanes Dualband)
Wi-Fi Betriebsfrequenz
2,4000 bis 2,4835 GHz
5,150 bis 5,250 GHz
5,725 bis 5,850 GHz
Die 5,8- und 5,2-GHz-Frequenzen sind in einigen Ländern verboten. In einigen Ländern ist die 5,2-GHz-Frequenz nur für die Verwendung in Innenräumen zugelassen.
Wi-Fi Senderleistung (EIRP)
2,4 GHz: < 26 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5,2 GHz: < 26 dBm (FCC), < 23 dBm (CE/SRRC/MIC)
5,8 GHz: < 26 dBm (FCC/SRRC), < 14 dBm (CE)
Bluetooth-Protokoll
Bluetooth 5.2
Bluetooth-Betriebsfrequenz
2,400 bis 2,4835 GHz
Bluetooth-Strahlungsleistung (EIRP)
< 10 dBm
Bildschirmauflösung
1920 × 1200
Bildschirmgröße
7,02 Zoll
Bildrate des Bildschirms
60 fps
Helligkeit
1400 Nits
Steuerung über Touchscreen
10-Punkt-Multi-Touch
Integrierter Akku
2S2P 18650 Lithium-Ionen-Akku mit hoher Energiedichte (6500 mAh bei 7,2 V) 46,8 Wh
Externer Akku
Wahlweise, WB37 (4920 mAh bei 7,6 V) 37 Wh
Ladetyp
Unterstützt PD-Schnellladung mit einem maximalen 20 V/3,25 A USB-C-Ladegerät
Speicherkapazität
RAM 8G + ROM 128G UFS + erweiterbarer Speicher über microSD-Karte
Ladezeit
2 Stunden für internen Akku; 2 Stunden für internen und externen Akku.
Wenn die Fernsteuerung ausgeschaltet ist und ein Standard-DJI-Ladegerät verwendet wird.
Laufzeit internes Akkus
3,8 Stunden
Laufzeit externes Akkus
3,2 Stunden
Ausgangsanschluss
HDMI 1.4
Indikatoren
Status-LED, Akkustand-LED, Verbindungsstatus-LED, dreifarbiges Licht, Helligkeit an Umgebungslicht anpassbar
Lautsprecher
Unterstützt Buzzer
Audio
Array-Mikrofon
Betriebstemperatur
-20 °C bis 50 °C
Lagertemperatur
Innerhalb eines Monats: -30 °C bis 45 °C
Ein bis drei Monate: -30 °C bis 35 °C
Drei Monate bis ein Jahr: -30 °C bis 30 °C
Ladetemperatur
5 °C bis 40 °C
Unterstützte Fluggeräte
Unterstützt Matrice 4TD/4D, Matrice 4T/4E
Globales Navigationssatellitensystem
GPS, Galileo, BeiDou.
Abmessungen
268 × 163 × 94,5 mm (L × B × H)
Breite einschließlich gefalteter Außenantenne, Dicke einschließlich Griff und Steuerknüppel.
Gewicht
1,15 kg (ohne externen Akku)
Modell
TKPL 2
Systemversion
Android 11
Externe Schnittstellen
HDMI 1.4, SD 3.0, Typ-C mit OTG-Unterstützung, max. 65 W PD-Laden, USB-A mit USB 2.0-Unterstützung
Zubehör
Optionaler Gurt/Taillenstütze
AL1 Scheinwerfer
Gewicht
99 g (einschließlich Halterung)
91 g (ohne Halterung)
Für die Installation an einem Fluggerät der Matrice 4D Serie ist keine Montagehalterung erforderlich.
Abmessungen
95 × 164 × 30 mm (L × B × H, einschließlich Halterung)
79 × 164 × 28 mm (L × B × H, ohne Halterung)
Max. Leistung
32 W
Beleuchtungsstärke
4,3 ± 0,2 lx bei 100 Metern, 17 ± 0,2 lx bei 50 Metern
Die Daten wurden in einer Laborumgebung gemessen, wobei der Scheinwerfer separat am Fluggerät installiert war und die Umgebungstemperatur 25 °C betrug.
Effektiver Beleuchtungswinkel
23° (10 % relative Beleuchtung)
Effektiver Beleuchtungsbereich
1300 Quadratmeter bei 100 Metern (10 % relative Beleuchtung, Normalmodus)
2200 Quadratmeter bei 100 Metern (10 % relative Beleuchtungsstärke, Modus mit weitem Sichtfeld)
Betriebsart
Unterstützt die Modi Dauerlicht und Stroboskop.
Mechanischer Bereich Gimbal
Neigen: -140° bis +50°
Steuerbarer Bereich Gimbal
Neigen: -90° bis +35°
Gimbal Maximalsteuerungsgeschwindigkeit (Neigen)
120°/s
Genauigkeit der Gimbal-Ausrichtung
±0,1°
Betriebstemperatur
-20 °C bis 50 °C
Schutzart
IP55
Befestigung
Von Hand festgezogene Schnellwechselschraube
Beim Anbringen am Fluggerät die Schrauben festziehen und eine ordnungsgemäße Abdichtung der Schnittstelle sicherstellen. Bei Verwendung mit dem DJI Dock nutzen Sie bitte den mitgelieferten Sechskantschlüssel, um die Schrauben wieder anzuziehen.
Unterstützte Fluggeräte
Unterstützt Matrice 4TD/4D, Matrice 4T/4E
AS1 Lautsprecher
Gewicht
92,5 g (einschließlich Halterung)
90 g (ohne Halterung)
Es ist keine Halterung erforderlich, wenn die Installation an Matrice 4D Series Flugzeugen erfolgt.
Abmessungen
73 × 70 × 52 mm (L × B × H, einschließlich Halterung)
73 × 70 × 47 mm (L × B × H, ohne Halterung)
Max. Leistung
15 W
Max. Lautstärke
In 1 Meter Entfernung kann er 114 Dezibel erreichen (114 dB bei 1 m).
Die Daten wurden in einer Laborumgebung bei 25 °C gemessen. Die tatsächlichen Bedingungen können aufgrund der Softwareversion, der Audioquelle, der spezifischen Umgebung und anderer Faktoren leicht abweichen. Die endgültige Wirkung hängt von der tatsächlichen Nutzung ab.
Effektive Übertragungsreichweite
300 m
Die Daten wurden in einer Laborumgebung bei 25 °C gemessen. Die tatsächlichen Bedingungen können aufgrund der Softwareversion, der Audioquelle, der spezifischen Umgebung und anderer Faktoren leicht abweichen. Die endgültige Wirkung hängt von der tatsächlichen Nutzung ab.
Übertragungsmodus
Echtzeitübertragung, Aufzeichnung & Übertragung, Dateieingabe (unterstützt gleichzeitige Übertragung und Wiedergabe), Text-zu-Sprache*
* Unterstützt derzeit nur Englisch und Mandarin-Chinesisch.
Betriebstemperatur
-20 °C bis 50 °C
Schutzart
IP55
Befestigung
Von Hand festgezogene Schnellwechselschraube
Beim Anbringen am Fluggerät die Schrauben festziehen und eine ordnungsgemäße Abdichtung der Schnittstelle sicherstellen. Bei Verwendung mit dem DJI Dock nutzen Sie bitte den mitgelieferten Sechskantschlüssel, um die Schrauben wieder anzuziehen.
Unterstützte Fluggeräte
Unterstützt Matrice 4TD/4D, Matrice 4T/4E
Matrice 4 Modul zur Hinderniserkennung
Gewicht
225 g
Abmessungen
103,3 × 64 × 85,8 mm (L × B × H)
Schutzart
IP55
Betriebstemperatur
-20 °C bis 50 °C
Erkennungssystem
Kombination aus LiDAR und Millimeterwellenradar mit fünf Richtungen
Sichtfeld
LiDAR: Vertikal 360°, Horizontal 60°
Millimeterwellenradar: Vertikal 90°, Horizontal 90°
Messbereich
100 m maximale Erfassungsreichweite
Effektive Erkennungsgeschwindigkeit
Fluggeschwindigkeit ≤ 15 m/s (Hindernistyp: 12 mm Aluminium-Stahlkern-Litze)
1. Die Fähigkeiten zur Hindernisvermeidung und -umgehung können aufgrund unterschiedlicher Umgebungen (Wolken, Nebel, Regen, Schnee) sowie des Materials, der Position und der Form des Zielobjekts variieren.
2. Aufgrund der Leistungseinschränkungen des Sicherheitssystems kann das Fluggerät schnell bewegliche Objekte nicht aktiv ausweichen. Bitte seien Sie beim Fliegen in solchen Umgebungen vorsichtig.
Fahrzeugmontierte Gimbal-Halterung
Gewicht
Rechte Halterung und Gimbal-Stütze: 440 g
Linke Halterung: 155 g
Abmessungen
Rechte Halterung und Gimbal-Stütze: 112,8 × 152,2 × 157,8 mm (L × B × H)
Linke Halterung: 126,3 × 172,9 × 70,3 mm (L × B × H)
Stromversorgungsspannung
14 V
Schutzart
IP55
Betriebstemperatur
-30 °C bis 50 °C
Flugabbruchsystem (FTS) (nur in Europa verkauft)
Gewicht
10,9 g
Abmessungen
41,8 × 25,6 × 7,3 mm (L × B × H, ohne USB-Anschluss)
Stromversorgungsspannung
5 V
Betriebstemperatur
-20 °C bis 50 °C
Kommunikationsmethode
4G LTE (erfordert DJI Mobilfunk-Dongle 2*)
* Separat erhältlich. Dieser Dienst ist in einigen Ländern und Regionen nicht verfügbar. Bitte wenden Sie sich für Details an Ihren Händler vor Ort.
